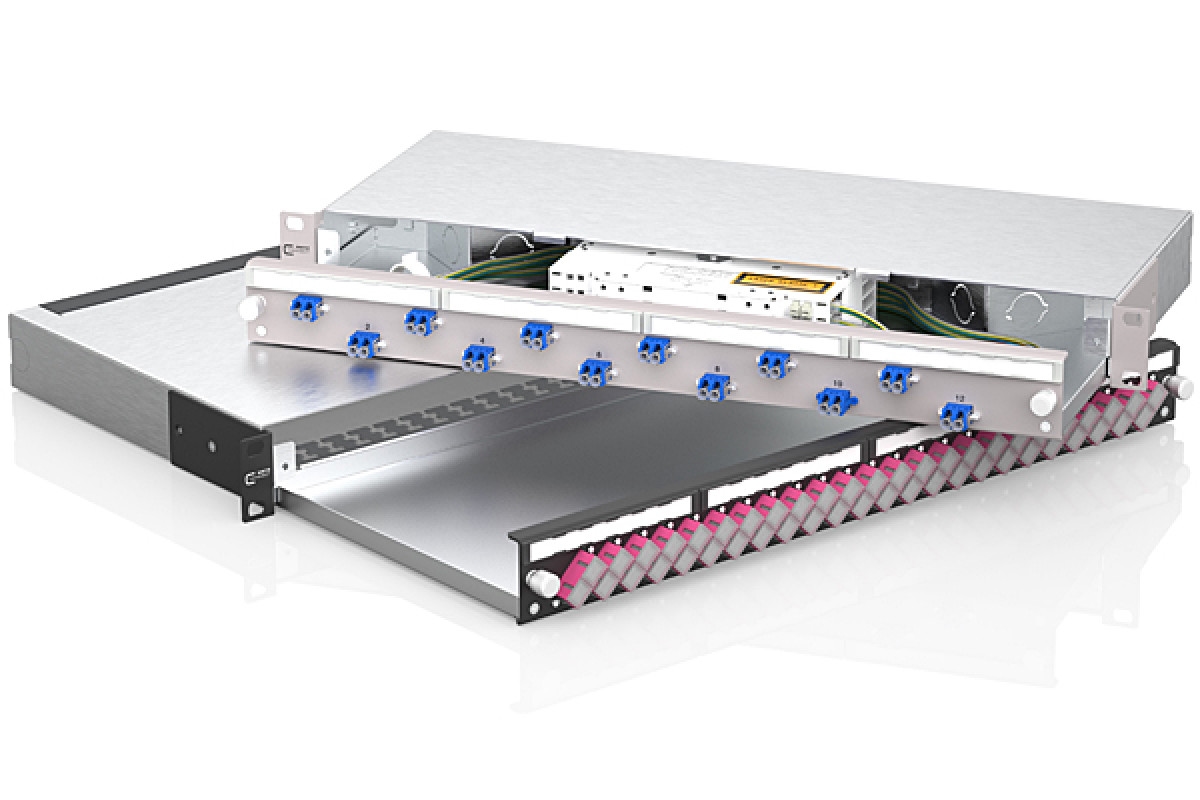

Platzsparende Patchfelder für 19-Zoll-Schränke

Das Patchfeld »Opdat slide² K« ist durch seine geringe Einbautiefe und die schrägen Kabeleingänge die erste Wahl bei beschränkten Platzverhältnissen. Das »Opdat slide² BO« ermöglicht das unkomplizierte Anschließen von Breakout- und Volladerkabeln bei gleichzeitigem Schutz vor mechanischen Einflüssen sowie Staub- und Schmutz.

Beide Patchfelder kommen in 19-Zoll-Verteilerschränken in Rechenzentren zum Einsatz sowie in der strukturierten Gebäudeverkabelung, beispielsweise auf dem Campus oder in Firmenkomplexen. Die Patchfelder bieten verschiedene Konfigurationsmöglichkeiten, unter anderem mit LC-D Kupplungen.

Wenn viele Netzwerkkabel an einem Ort verwaltet oder organisiert werden müssen, werden Patchfelder eingesetzt. Solche Panels für die Verkabelung kommen meistens in großen Mengen aus Asien oder werden von niedrigpreisigen Herstellern auf den Markt gebracht. Doch hier ist Vorsicht geboten, denn günstig ist nicht immer besser.

Patchfelder müssen heute mehr sein als nur einfache Verbindungselemente für Kabel. Sie müssen eine langfristige und zuverlässige Konnektivität gewährleisten und den Aufbau komplexer Kabelstrukturen in engen Einbauräumen vereinfachen. Einzigartig ist beim »Opdat slide² K« laut Metz Connect die um 30 % verkürzte Tiefe im Vergleich zu konventionellen »Opdat slide²«-Boxen. Damit ist es das geeignete Patchfeld bei beschränkten Platzverhältnissen.

Bei größeren und komplexeren Installationen werden Patchfelder in 19-Zoll-Verteilerschränken untergebracht, um alle ankommenden Kabel an einem zentralen Punkt zu verwalten. Das erhöht die Übersichtlichkeit und vereinfacht die Wartung. In diesen 19-Zoll-Schränken ermöglicht das kompakte »Opdat slide² K« die Bestückung von vorne und hinten auf derselben Höheneinheit. Das Patchfeld bietet die Möglichkeit, auf engstem Raum entweder vorkonfektionierte Leitungen anzuschließen oder, als Splice-Variante, Installationskabel direkt an die vorgesteckten, visuell geprüften Pigtails zu spleißen. Durch mehrere schräge Kabeleinführungen auf der Rückseite nehmen die eingeführten Kabel weniger Raum ein und können eng an der Schrankseite entlanggeführt werden.

In der Glasfasertechnik ist die Sauberkeit und der Schutz vor äußeren Einflüssen das A und O zur Gewährleistung zuverlässiger Verbindungen über eine lange Gebrauchsdauer. Metz Connect ist der Ansicht, dass eine Breakoutbox ohne schützendes Gehäuse nicht optimal ist. Ohne eine Bürstenleiste ist der Innenraum des Breakout-Patchfeldes nicht vor Staub und Schmutz geschützt. Dieses Problem löst das neue Patchfeld »Opdat slide² BO«. Es bietet eine komplett aus dem Gehäuse ausziehbare Schublade, doppelte Zugentlastung und eine Bürstenleisten-Einführung auf der Rückseite.

Das Patchfeld von Metz Connect unterstützt das unkomplizierte Anschließen von Breakout- und Volladerkabeln bei gleichzeitigem Schutz vor mechanischen Einflüssen sowie vor Staub- und Schmutz. Die doppelte Zugentlastung in Kombination mit der rückseitig integrierten Bürstenleiste vermeidet die Schwachstellen der bereits auf dem Markt existierenden Breakoutboxen. Ankommende vorkonfektionierte Kabel oder Kabel mit einem »Opdat Fast«-Stecker bleiben auch beim Auftreten von mechanischen Belastungen, beispielsweise durch Zugkräfte, sicher mit der Kupplung verbunden. Das führt zu einem optimalen Langzeitverhalten der Verkabelung und einer zuverlässigen Datenübertragung über viele Jahre.

Alle »Opdat slide²« Patchfeld-Schubladen können aus dem Stahlblechgehäuse herausgezogen werden (mit Auszugstopp). Sie sind kippbar und bieten die Möglichkeit, in der Tiefe um 30 mm verstellt zu werden. Die Schublade verfügt über einen werkzeuglosen Bajonett-Schnellverschluss und eine pulverbeschichtete kratzfeste Frontplatte mit abnehmbarem Beschriftungsfeld für eine fehlersichere, transparente Verkabelung.
